深圳市通用氫能科技有限公司，成立于 2018 年，位于深圳市坪山區坑梓街道秀新社區錦繡中路14號深福保現代光學廠區一期廠房101A區，主要從事氫及燃料電池相關材料、部件、裝置、系統及應用設備的技術開發。

通用氫能公司新上一條涂布線。受公司邀請我東莞市萬川環保工程有限公司對其廢氣處理系統進行設計，以供參考。

1、確保設備選型合理，系統運行節能、高效.占地面積少:

2、設備運行自動化程度高.易于操作管理:

3、系統運行安全、穩定、可靠，維護簡單，使用壽命長:

4、考慮企業具體情況，力求有機廢氣處理設施在達標排放的前提下減少投資，管理操作上力求靈活方便，運行費用低;

5、執行國家環境保護相關政策，符合國家有關法規、規范和標準。

6、管道應等電位連接并接地。在露天或潮濕環境中設置的輸送管道應防止潮氣進人;

7、管道連接用法蘭連接，法蘭用3mm 鋼板制作，法蘭盤間電氣連接跨接電阻0.03Ω ；

8、風管支架應牢固、可靠，在不擋住檢修測量口的情況下，做到美觀、統一。管徑小于400mm，吊架距離為3.0m，大于等于400mm 時，吊架距離大于等于 4.0m。

根據客戶需求和我司實地考察之后，最終采用‘兩級噴淋吸收法+活性炭吸附法’對其進行處理。采用水噴淋一方面可以降溫，另一位方面能夠讓水吸一部分的有機廢氣，降低后續活性炭吸附的負荷。

工藝流程圖

廢氣經過設備風機送入收集管道后進入到噴淋吸收塔，沖擊液面，穿過填料層以霧化、泡沫、液膜等到形態實現復合作用的吸收過程。醇類溶于水，故清水為吸收劑。

最后經過活性炭吸附，利用活性炭的多孔性，存在吸引力的原理而開發的。由于固體表面上存在著未平衡飽和的分子力或化學鍵力，因此當固體表面與氣體接觸時，廢氣中的污染物被吸附在活性炭固體表面，從而與氣體混合物分離，達到凈化的目的。

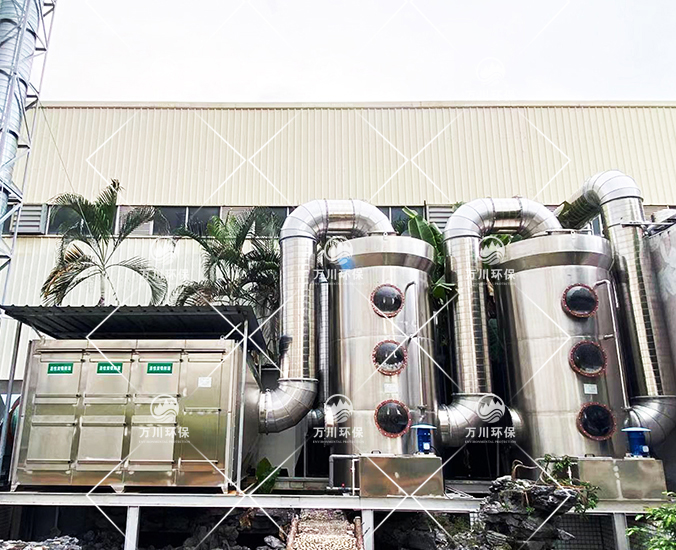

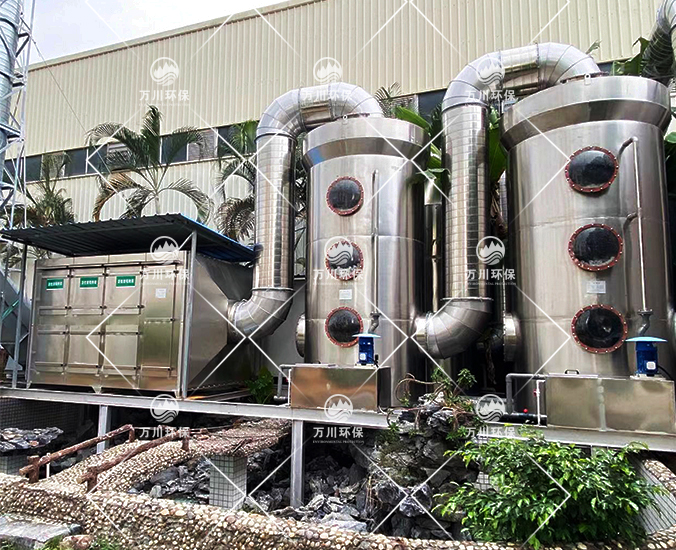

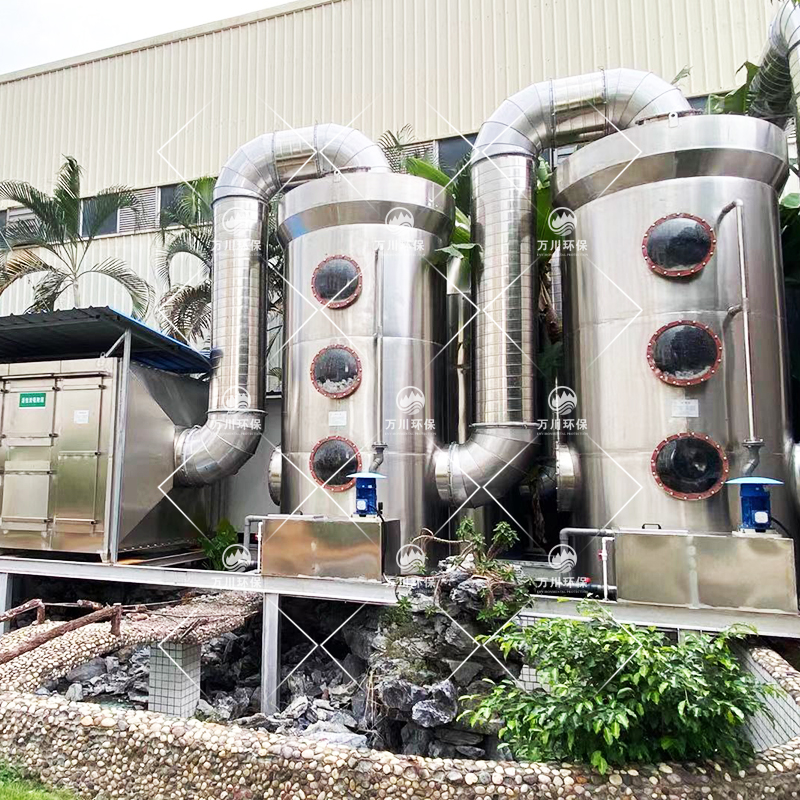

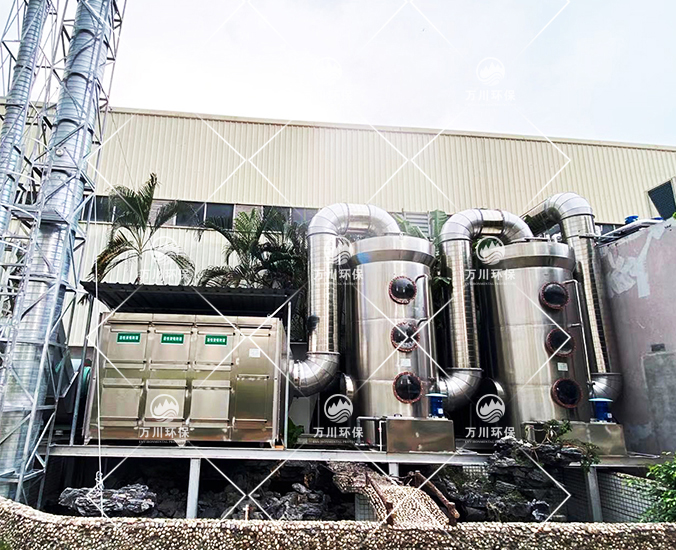

目前該項目已經竣工，我們東莞市萬川環保是一家多年專業從事廢氣治理、粉塵處理有限公司。公司擁有從方案研發到設計生產、工程安裝、設備調試、售后一站式系統化服務。以客戶為中心的理念，追求更好的一片藍天。有疑問的伙伴可致電0769-22627330 。
